安卓系统
其实安卓系统核心就是 Linux 系统,保持着“万物皆文件”的特性。
一、根目录文件夹:
根目录 (/):系统的最顶层目录,包含系统核心文件和目录链接。
系统目录 (/system):存放系统核心文件和库。
/system/app:系统应用的 APK 文件。/system/bin:Linux 系统命令和工具。/system/etc:系统配置文件。/system/framework:系统框架库。/system/lib:系统共享库文件(.so)。/system/media:系统媒体文件,如铃声、图片等。
数据目录 (/data):用户数据和应用程序数据。
/data/app:用户安装的应用 APK 文件。/data/data/<package_name>:每个应用的私有数据目录。
缓存目录 (/cache):临时文件和缓存数据。
存储目录 (/sdcard): 外部存储,用户视角下的“根目录”
设备目录 (/dev):设备文件。
进程目录 (/proc):系统运行时信息。映射内存中的进程信息
系统属性文件 (/system/build.prop):系统属性配置。

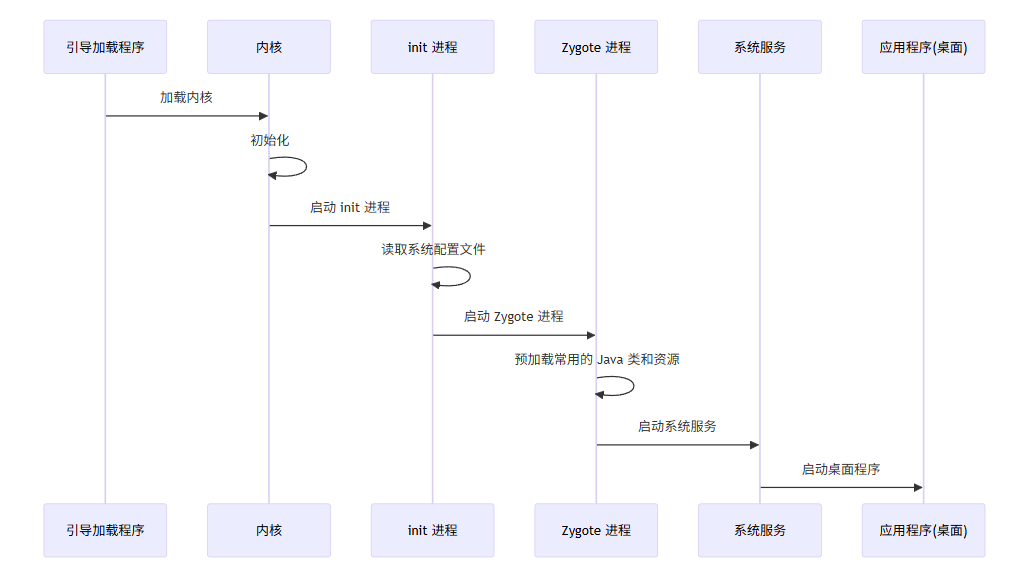

二、Android 启动过程

1. 引导加载程序(Bootloader)启动:
引导加载程序通常存储在设备固件中,类似电脑的 UEFI 固件(或手机的底层引导程序),主要任务是初始化硬件(如 CPU、内存、存储),并加载操作系统内核。其关键功能是验证系统分区的完整性和签名:通过厂商公钥校验核心分区(如boot内核分区、system系统分区、vbmeta签名校验分区)头部的签名数据,确保只有官方认证的系统才能启动。
我们常说的 Bootloader 解锁,是指通过厂商允许的操作(如 Fastboot 指令)触发 Bootloader 的解锁机制,使其不再强制执行分区签名校验(部分厂商会标记 “解锁状态” 并清除校验逻辑),从而允许用户刷入第三方系统或修改系统分区。2. 内核加载:
引导加载程序会根据预定义的配置从设备存储中加载操作系统内核。3. 内核初始化:
一旦内核加载到内存中,引导加载程序会将控制权转交给内核。内核开始执行初始化过程,包括对硬件进行初始化、建立虚拟文件系统、创建进程和线程等。4. 启动 init 进程:
内核初始化完成后,会启动名为 init 的用户空间进程。init 进程是 Android 系统的第一个用户空间进程,它负责系统的进一步初始化和启动。init 进程会读取系统配置文件(例如 init.rc),并根据其中的指令启动系统服务和应用程序。5. 启动 Zygote 进程:
在 init 进程启动后,会启动名为 Zygote 的进程。Zygote 进程是 Android 应用程序的孵化器,它会预加载常用的 Java 类和资源,以加速应用程序的启动。6. 启动系统服务(SystemServer):
在 Zygote 进程启动后,还会启动一系列系统服务,例如 SurfaceFlinger、ActivityManager、PackageManager 等。这些系统服务负责管理系统的各个方面,包括显示、应用程序生命周期、包管理等。7. 启动桌面程序(Launcher):
一旦系统服务启动完成,Android 系统就处于可用状态。就会启动桌面程序,用户可以开始启动应用程序并使用设备进行各种操作了。
三、Android Runtime
JVM
安卓的 app 大多都是由 Java 或者 Kotlin 编写的,JVM 就是 Java 程序的运行时环境,但是严格来说不算是安卓运行时。
使用 Java 编写的代码,需要经过 javac 或者 kotlinc 编译成.class 文件,最后在 JVM 上个运行。
而 JVM 又可简单分为 Class Loader、Runtime Data Area 以及 Execution Engine 三个部分,Class Loader 负责从.class 加载和分配内存。Runtime Data 负责存储数据,分为方法区、堆区、栈区、程序计数器以及本地方法栈。Execution Engine 负责二进制代码的执行以及垃圾回收,其中又有 Interpreter(解释器执行)和 JIT(即时编译)两种执行模式,JIT 会把长期执行的热点代码编译成本地机器码缓存起来,后续无需解释可直接执行。
Dalvik
针对 JVM 还要说的是,这是一种基于栈的虚拟机,如果移动端使用这种运行时,必然会对设备的性能要求很高。因此引入基于寄存器的虚拟机——Dalvik。
Dalvik 虚拟机的可执行文件是.dex,可以通过.class 转换得来。Dalvik 同样有 interpreter 和 JIT 两种执行模式。
ART
到了 Android4.4,Google 推出了新的 Android Runtime——ART。
为了缩短应用启动时长,采用了 AOT(Ahead-of-time)编译方式,即在程序安装时就将 dex 提前编译成机器码,生成一个 oat 文件。但这会导致安装时间延长,占用更多的存储空间。
四、进程创建
1. 整个过程涉及到多个 IPC(进程间通信),主要是 binder、sockert 机制。
binder 是安卓系统特有的跨进程通信机制,基于 C/S 架构,主要用于系统进程和应用进程间通信
socket 是一种是网络通信方式,多用于跨设备间进程通信,但是同样可以用本地回环地址实现本地跨进程通信。
安卓系统中还有一种通信用方式得比较多吧,intent机制,又可以分为显式和隐式两种。但是它是实现的组件间通信,结合 binder 机制可以实现跨进程的组件通信。
2. 进程创建大致分为四个阶段:
a. 点击桌面快捷方式之后,Laucher所在进程向 system_server 发送请求
b. system_server中的 AMS 启动 Proccess.start,向 Zygote 发送新建进程的请求。
c. Zygote 进程在系统启动过程开始创建,经过执行
ZygoteInit.main()后便进入runSelectLoop()循环体内,当收到创建新的进程请求后,Zygote 进程执行 ZygoteConnection.runOnce()方法,最后通过 fork() 创建新进程。d. 新建的 app 进程相当于 Zygote 的子进程,接着执行 handleChildProc 方法,最后调用 ActivityThread.main() 方法。
每个阶段都有着较为复杂的函数调用,具体的源码分析移步理解 Android 进程创建流程

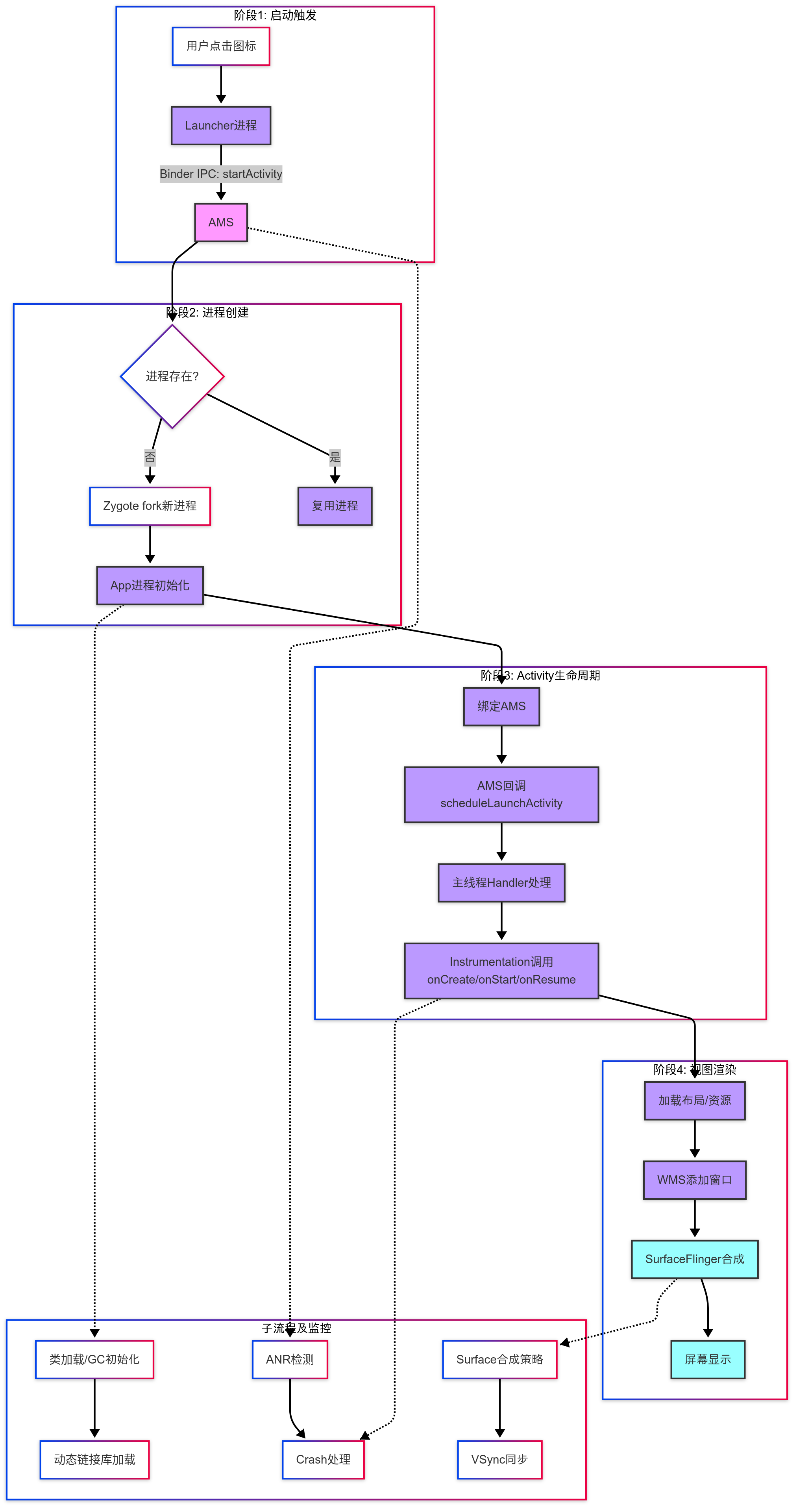

3. 下面这个图可以大致解释启动一个 app 都发生了什么:

安卓文件结构
一、APK文件基本结构

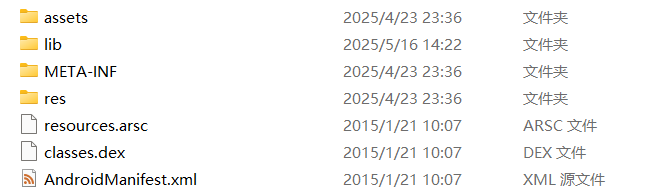

我们随便找个 apk 解压,能看到这样的目录:

1.assets:
存放静态资源文件,如图片、视频等。这些文件不会被编译,而是直接打包到最终的程序中
2.lib:
存放.so 库文件,可能会针对不同架构,在其下一级目录设计多个文件夹,如 armeabi-v7a、arm64-v8a、x86
3.META-INF:
存放数字签名相关文件,包括 MANIFEST.MF、CERT.SF 和 CERT.RSA
MANIFEST.MF:这是摘要文件。程序遍历 Apk 包中的所有文件 (entry),对非文件夹非签名文件的文件,逐个用 SHA1(安全哈希算法) 生成摘要信息,再用 Base64 进行编码。如果你改变了 apk 包中的文件,那么在 apk 安装校验时,改变后的文件摘要信息与 MANIFEST.MF 的检验信息不同,于是程序就不能成功安装。
CERT.SF:这是对摘要的签名文件。对前一步生成的 MANIFEST.MF,使用 SHA1-RSA 算法,用开发者的私钥进行签名。在安装时只能使用公钥才能解密它。解密之后,将它与未加密的摘要信息(即,MANIFEST.MF 文件)进行对比,如果相符,则表明内容没有被异常修改。
CERT.RSA 文件中保存了公钥、所采用的加密算法等信息。
4.AndroidMainfest.xml:
包含应用程序的基本信息,如包名、版本号、权限、组件等。系统根据这个文件来管理应用程序的生命周期
<?xml version="1.0" encoding="utf-8"?>
<!-- AndroidManifest.xml 是每个 Android 应用的核心配置文件,
用于声明应用的组件、权限、配置信息以及与系统的交互方式 -->
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
package="com.example.myapp">
<!-- 声明应用兼容的 SDK 版本范围 -->
<uses-sdk
android:minSdkVersion="21"
android:targetSdkVersion="33"
android:maxSdkVersion="33" />
<!-- 声明应用期望的设备配置 -->
<uses-configuration
android:reqFiveWayNav="false"
android:reqHardKeyboard="false"
android:reqKeyboardType="nokeys"
android:reqNavigation="nonav"
android:reqTouchScreen="finger" />
<!-- 声明应用需要的硬件或软件特性 -->
<uses-feature
android:name="android.hardware.camera"
android:required="true" />
<!-- 请求应用运行所需的权限 -->
<uses-permission android:name="android.permission.INTERNET" />
<uses-permission android:name="android.permission.CAMERA" />
<!-- 自定义权限定义,用于保护应用组件 -->
<permission
android:name="com.example.myapp.MY_PERMISSION"
android:label="string:permission_label"
android:description="string:permission_desc"
android:protectionLevel="normal" />
<!-- 权限树定义,用于组织相关权限组 -->
<permission-tree
android:name="com.example.myapp.permission_tree"
android:label="string:permission_tree_label" />
<!-- 权限组定义,用于对权限进行逻辑分组 -->
<permission-group
android:name="com.example.myapp.permission_group"
android:label="string:permission_group_label"
android:description="string:permission_group_desc" />
<!-- 声明测试工具类,用于自动化测试 -->
<instrumentation
android:name="androidx.test.runner.AndroidJUnitRunner"
android:targetPackage="com.example.myapp" />
<!-- 声明应用支持的屏幕尺寸和密度 -->
<supports-screens
android:resizeable="true"
android:smallScreens="true"
android:normalScreens="true"
android:largeScreens="true"
android:xlargeScreens="true"
android:anyDensity="true" />
<!-- 应用定义标签,包含应用的全局属性和组件 -->
<application
android:allowBackup="true"
android:icon="@mipmap/ic_launcher"
android:label="@string/app_name"
android:roundIcon="@mipmap/ic_launcher_round"
android:supportsRtl="true"
android:theme="@style/AppTheme">
<!-- Activity 组件声明,用于提供用户界面 -->
<activity
android:name=".MainActivity"
android:label="@string/app_name"
android:exported="true">
<!-- Intent Filter 定义 Activity 可以响应的 Intent 类型 -->
<intent-filter>
<!-- 声明此 Activity 可以作为应用入口点 -->
<action android:name="android.intent.action.MAIN" />
<!-- 声明此 Activity 应显示在应用启动器中 -->
<category android:name="android.intent.category.LAUNCHER" />
</intent-filter>
</activity>
<!-- Activity 别名声明,用于为现有 Activity 提供替代入口 -->
<activity-alias
android:name=".MainActivityAlias"
android:targetActivity=".MainActivity"
android:enabled="true"
android:exported="true">
<intent-filter>
<action android:name="android.intent.action.MAIN" />
<category android:name="android.intent.category.LAUNCHER" />
</intent-filter>
<!-- 元数据定义,用于存储额外配置信息 -->
<meta-data
android:name="additional_info"
android:value="alias_info" />
</activity-alias>
<!-- Service 组件声明,用于在后台执行操作 -->
<service
android:name=".MyService"
android:enabled="true"
android:exported="false">
<intent-filter>
<action android:name="com.example.myapp.MY_SERVICE" />
</intent-filter>
<meta-data
android:name="service_config"
android:value="config_value" />
</service>
<!-- BroadcastReceiver 组件声明,用于监听系统或应用事件 -->
<receiver
android:name=".MyReceiver"
android:enabled="true"
android:exported="true">
<intent-filter>
<action android:name="android.intent.action.BOOT_COMPLETED" />
</intent-filter>
<meta-data
android:name="receiver_data"
android:value="data_value" />
</receiver>
<!-- ContentProvider 组件声明,用于跨应用共享数据 -->
<provider
android:name=".MyContentProvider"
android:authorities="com.example.myapp.provider"
android:enabled="true"
android:exported="false">
<!-- 声明允许访问的 URI 权限 -->
<grant-uri-permission
android:path="/data"
android:pathPattern="/.*"
android:pathPrefix="/images" />
<meta-data
android:name="provider_info"
android:value="provider_value" />
</provider>
<!-- 声明应用需要链接的共享库 -->
<uses-library
android:name="android.test.runner"
android:required="true" />
</application>
</manifest>
5.classes.dex:
包含应用程序的所有 Java 类和方法,是应用程序的可执行文件。它是一个被编译过的 DEX(Dalvik Executable)文件,用于在 Android 设备上运行 Java 代码,通常不止一个。
6.resources.arsc:
包含应用程序的所有资源信息,如布局文件、字符串、图片等。这个文件在应用程序编译过程中由 aapt 工具生成,并被打包进 APK 文件中
二、ELF文件格式
ELF 是 unix 系统的二进制文件。前面说过安卓是基于 Linux 内核,如 init(系统初始化进程)、zygote(安卓应用孵化器)都是 ELF 文件,APP 的动态链接库也是 ELF 文件。

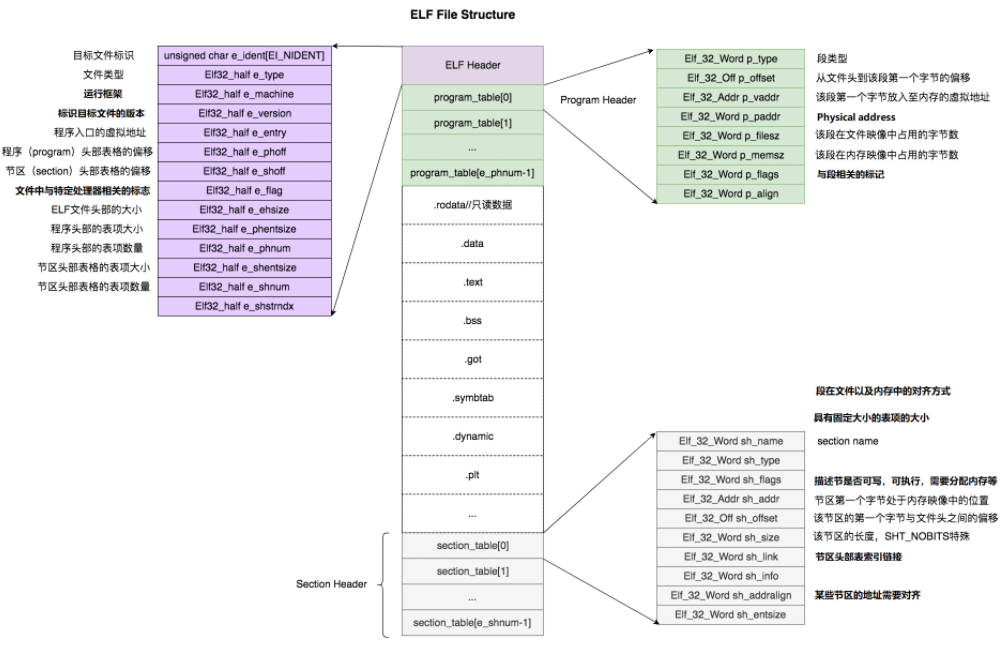

ELF Header: 描述了描述了体系结构和操作系统等基本信息并指出 Section Header Table 和 Program Header Table 在文件中的什么位置
Program Header Table: 保存了所有 Segment 的描述信息
Section Header Table: 保存了所有 Section 的描述信息

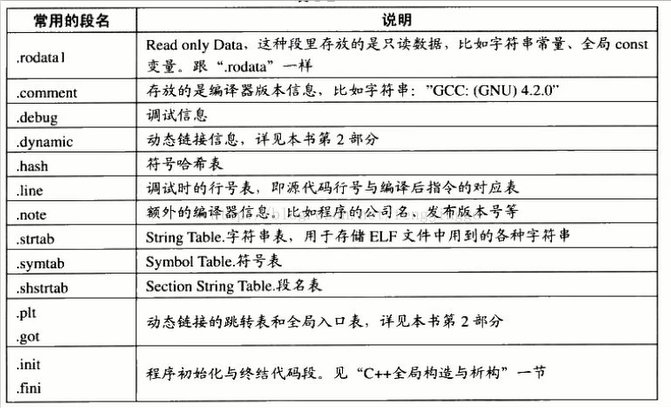

常见字段含义:

GOT
全称:Global Offset Table(全局偏移表)。
位置:数据段(
.got/.got.plt)。作用:存储全局变量和外部函数的地址,运行时可被动态链接器修改。
PLT
全称:Procedure Linkage Table(程序链接表)。
位置:代码段(
.plt)。作用:包含汇编指令,实现外部函数的延迟绑定和调用跳转。
特性:程序加载后不可修改(只读),但可通过 GOT 间接控制跳转目标。
重定位

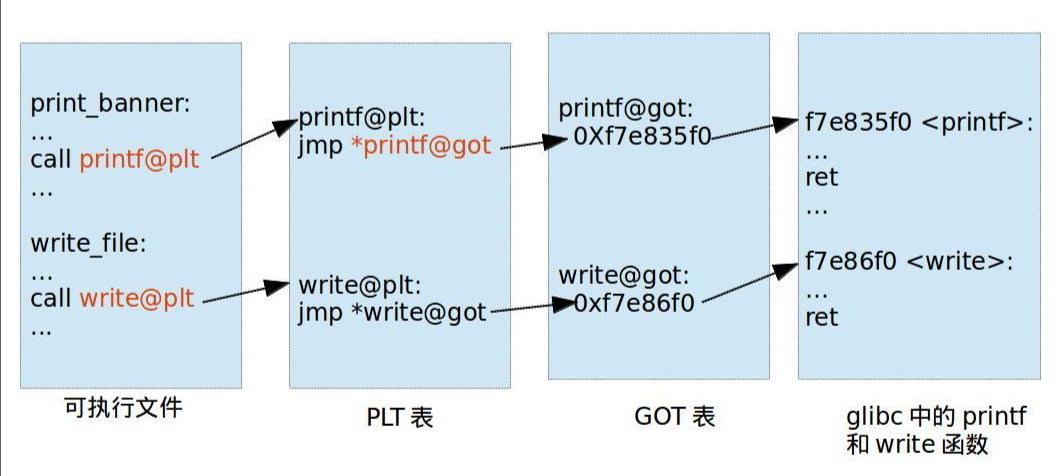

重定位(Relocation)是计算机程序链接和加载过程中的关键机制,用于解决程序中符号(如函数、变量)地址的动态分配问题。简单来说,它是将程序中符号的逻辑地址转换为实际物理地址 ** 的过程。那么在 Linux 系统中,重定位的过程实际就是通过 GOT 表和 PLT 表来实现的。可以分为两个阶段:
链接重定位:也叫静态重定位。在链接阶段,当发现函数是外部函数时,链接器在 PLT 段生成一段跳转代码 PLT Stub, 然后将代码中调用该函数的地址换成 stub 的地址
运行时重定位:也叫动态重定位。在运行时,把外部函数的地址加载到 got 表中,调用该函数时,通过 plt 调转到 got 表中存储的地址实现调用。
延迟绑定
延迟绑定指的是将外部函数地址的解析推迟到首次调用时,从而减少程序启动时间。
程序启动时,仅初始化 PLT(程序链接表)和 GOT(全局偏移表)的结构,不立即解析函数地址。
静态重定位是在给延迟绑定做准备,动态重定位是在执行阶段。

与延迟绑定对应的是立即绑定。 动态链接器遍历所有外部符号(如printf、malloc)。 一次性解析所有符号的真实地址,并更新 GOT 表。 直接通过 GOT 表中的真实地址调用,无需动态链接器介入。
